VLAN（虚拟局域网）的配置是一个容不得丝毫马虎的领域。一旦设置不当，轻则导致网络性能下降，重则引发数据泄露和安全漏洞，甚至可能使整个网络架构陷入混乱。因此，掌握 VLAN 在最基础层面的工作机制，是确保网络稳定、安全运行的关键所在。今天我们虽然不会深入剖析 VLAN 的底层架构，但将为您提供一个全面且清晰的视角，帮助您深入理解 VLAN 的本质、运行机制以及如何高效地进行配置。
VLAN 是“Virtual Local Area Network”（虚拟局域网）的缩写，它是一种实用技术，可在交换机上划分不同网络。传统网络隔离需构建多个独立物理网络段，如员工和访客网络，让它们并行运行。而 VLAN 技术可在同一套网络基础设施上承载多个逻辑网络，实现高效网络划分与隔离，并允许在物理网络设备上创建虚拟网络，显著提高网络资源利用率。
为了更形象地说明，我们可以做一个类比：子网是在路由器或“第 3 层设备”（基于 IP 的设备）中划分网络的方法，而 VLAN 则在基于 MAC 地址的网络中，为第 2 层设备提供了类似功能。它们都旨在通过逻辑划分优化网络架构，但 VLAN 更侧重于在交换机层面实现网络隔离与管理。
VLAN 的实施规则和标准由 IEEE（电气和电子工程师协会）在其 IEEE 802.1Q 标准中定义。该标准为 VLAN 的设计、配置和互操作性提供明确指导，确保 VLAN 技术在不同设备和网络环境下高效、一致运行。
如果用最简单的方式来解释，VLAN 是通过“标签”来实现其功能的。这些标签就像是给数据帧贴上的“小便签”，它们由几个额外的字节组成，其中包含了诸如 VLAN 成员资格等关键信息。

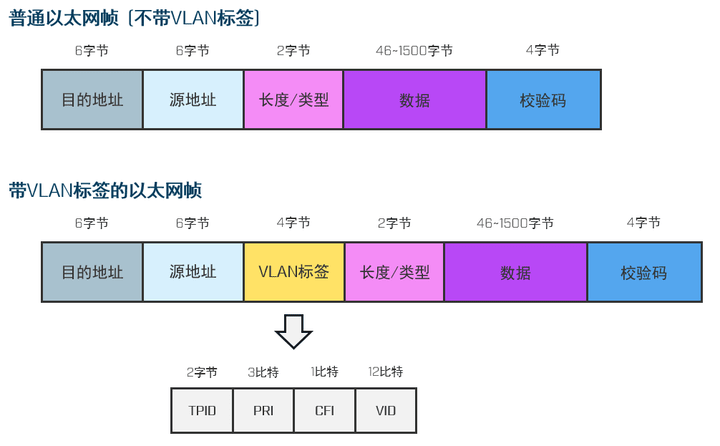

普通以太网帧是传统二层网络数据传输的基本单元，其结构由固定头部、负载数据及校验字段构成。帧的头部包含目的地址（6字节，目标设备的MAC地址）和源地址（6字节，发送设备的MAC地址），用于标识通信端点；紧随其后的长度/类型字段（2字节）定义数据长度或上层协议类型（如IPv4/IPv6）；数据字段（46-1500字节）承载实际传输内容（如用户数据或控制信息）；末尾的帧校验序列（FCS）（4字节）通过CRC算法验证数据完整性，防止传输错误。整个帧的总长度范围为64至1518字节，这种设计既满足高效传输需求，又兼容网络设备的最小帧长限制。由于不含VLAN标签，普通以太网帧仅能在单一广播域内传输，适用于未划分逻辑隔离的传统网络环境。
带VLAN标签的以太网帧通过扩展传统帧结构，在源地址后插入4字节字段，构建出兼具逻辑隔离与流量管控能力的二层通信机制。该标签包含四个部分：TPID（2字节）以固定值 0x0811 声明遵循802.1Q标准协议；PRI（3比特）划分0-7级优先级，为语音、视频等实时业务提供QoS保障；CFI（1比特）通过置零标识以太网格式，确保与传统网络兼容；核心的VID（12比特）则承载1-4094范围的VLAN ID，如同虚拟网络的“数字身份证”，精准引导交换机将数据帧路由至对应逻辑通道。借助这一设计，单一物理网络可被切割为多个并行虚拟网络——例如隔离财务系统与访客Wi-Fi，或为IoT设备单独划分广播域。既保留硬件资源共享的成本优势，又通过VID映射实现流量隔离、资源优化与安全管理，最终达成灵活组网与风险控制的双重目标。
实际工作原理
要了解 VLAN 在实际中的工作原理，可以想象在交换机内设置 VLAN 时创建了一条数据流量通道。每条通道相互独立、并行运行，并连接到分配给该通道的不同端口。“分配到通道”就是我们所说的 VLAN 成员资格，如下图所示：
您可以清晰地看到，这些数据流量通道贯穿整个交换机，并最终连接到那些被分配了相应 VLAN 成员资格的端口。这意味着，当一个数据帧通过特定的 VLAN 进入交换机后，它能够与任何属于该 VLAN 的端口进行通信。
那么，一个数据帧究竟是如何被分配到 VLAN 10、20 或 30 的呢？决定入站帧被分配到哪个VLAN的关键在于该帧是否已被其源设备标记了 VLAN 标签。如果帧带有 VLAN 标签，交换机会读取其中的 VLAN ID（VID）。若该 VID 与交换机端口的 VLAN 成员资格匹配，帧便能顺利“驶入相应通道”。而更引人关注的是那些完全未标记的以太网帧。此时，所谓的 PVID（基于端口的 VLAN ID）开始发挥作用。PVID 负责选择正确的通道，将未标记且入站的帧放置到通道上——PVID 只在符合这两个标准的帧上起作用。例如，若某个端口的 PVID 被设置为 1，那么所有未标记的入站流量都将被分配到 VLAN 1，相当于被引导“驶入通道 #1”。

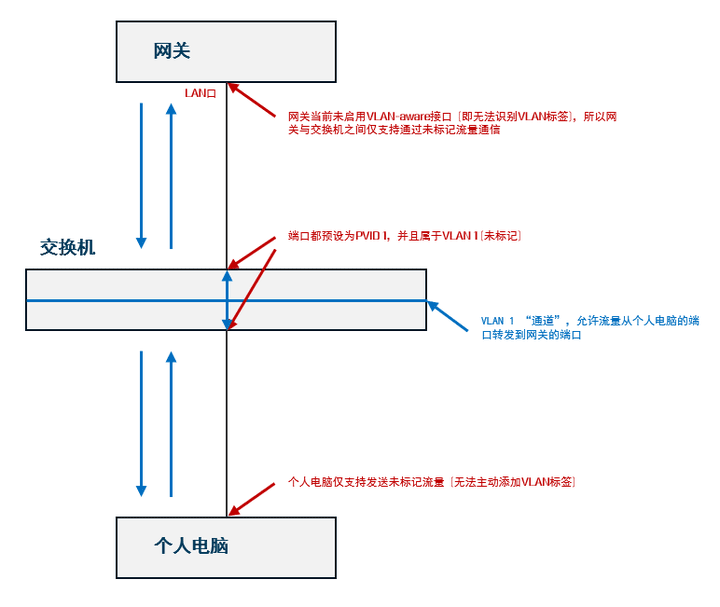

默认情况下，所有网络设备端口和交换机都预设为 PVID 1，并且属于 VLAN 1（未标记）。这意味着，如果你将一台计算机连接到交换机上，而没有进行任何手动配置，且该交换机连接到网关，那么凭借 PVID 1 和 VLAN 1 未标记成员资格的默认设置，这些设备能够立刻相互通信。因为这些默认设置将它们置于同一网络之中。让我们再来看一个可视化示例：
当PC向网关发送流量时，下层交换机端口的PVID=1会将未标记流量分配至VLAN 1的“虚拟通道”。由于上层交换机端口（连接网关的端口）同样属于VLAN 1的未标记成员，数据帧在转发时会移除VLAN标签（VID=1），确保网关能够接收此流量。
网关处理完请求后，返回的响应帧同样不带标签。此时，上层交换机端口的PVID=1会再次将未标记帧归入VLAN 1通道，并向下转发至PC连接的端口。由于下层端口也属于VLAN 1的未标记成员，交换机在发送前移除标签，使PC能够正常解析数据帧。
PC → 交换机：
交换机 → 网关：
反向通信：
通过本文的深入探讨，您应该已经对 VLAN 的核心概念、运作机制及配置要点有了更为透彻的洞察。把握 VLAN 的关键原理，尤其是其如何借助标签与 PVID 机制在同一套物理网络架构中巧妙划分出多个逻辑网络，是实现网络安全防护与资源高效利用的关键所在。深刻理解这些原理，将赋予您在实际网络部署中精准配置与高效管理 VLAN 的能力，从而保障网络的稳健运行与安全防护。尽管本文仅触及 VLAN 广袤知识领域的一隅，但愿它能为您真正吃透 VLAN 本质、厘清 PVID 与 VLAN 成员资格的差异提供坚实起点，助力您在 VLAN 配置与管理的征途中稳步前行。
