1 工业网络运维困境：当设备数量超过 “人脑负荷”

想象一个场景：某汽车总装车间里，数百台交换机、路由器构成复杂的网络矩阵，突然某条生产线的数据传输中断。传统运维人员需要手持笔记本，逐台登录设备检查 IP 配置、固件版本、端口流量，可能耗费数小时才能定位故障。

这并非虚构，而是许多制造业工厂的日常写照。工业网络设备数量的爆发式增长，正让传统 “人工排查 + 纸质记录” 的运维模式濒临崩溃：

• 设备识别难：MAC 地址与 IP 地址的混乱对应，如同在电话簿里找一个没有姓名的号码。
• 故障定位慢：端口丢包、固件冲突等问题缺乏直观预警，往往等到业务中断才被发现。
• 批量操作烦：升级 100 台设备固件需要重复点击数百次鼠标，稍有疏忽就可能引发兼容性事故。

而 N-View™ 2 软件的出现，恰似为工业网络装上了 “智能大脑”—— 它通过可视化拓扑、自动化管理和实时数据监控，将复杂的网络运维转化为 “点击式操作”。从制造业产线到能源变电站，从交通枢纽到智慧矿山，这套由 N-Tron开发的工具正在重构工业网络的管理逻辑。

2 核心能力解析：让网络设备 “可视化、可预测、可调度”

逻辑拓扑可视化：画出网络的“神经图谱”

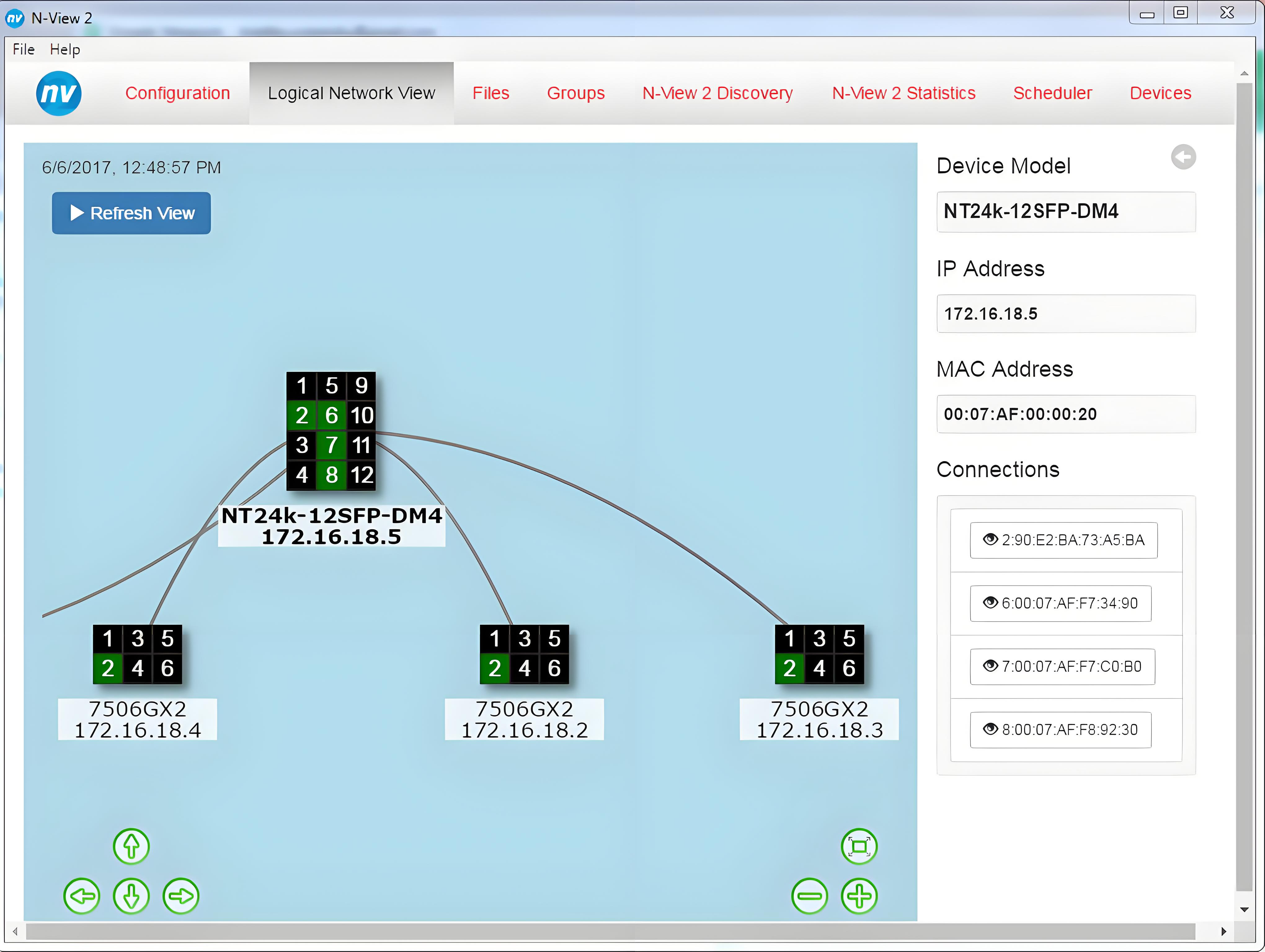

N-View™ 2 最直观的价值，在于将抽象的网络连接转化为图形化拓扑。当软件接入网络后，会自动通过 SNMP v1/v2 协议扫描支持的 N-Tron 系列设备（包括 200/300/400 系列带 - N 后缀、500 系列 - N/-A 后缀、700/900 系列、NT24k 等数十种型号），并生成实时更新的逻辑视图。

• 动态连接展示：绿色端口代表活跃数据传输，红色标记表示链路中断，而 N-Ring™环网中的阻塞端口会以灰色显示，一目了然；
• 设备详情钻取：点击任意设备图标，右侧面板立即显示 MAC 地址、IP、固件版本，甚至能穿透查看其下联的所有设备，如同 “网络族谱”；
• 拓扑刷新机制：点击 “Refresh View” 按钮后，软件会重新计算网络结构，即使设备 IP 变动或新增节点，也能快速更新布局。

某电子代工厂曾用此功能解决 “跨车间网络拥堵” 问题：通过拓扑图发现，老化的 708TX 交换机仍承担主干链路传输，更换为 NT24k 后，整体带宽利用率从 85% 降至 30%。

实时监控与诊断：给设备做“24小时体检”

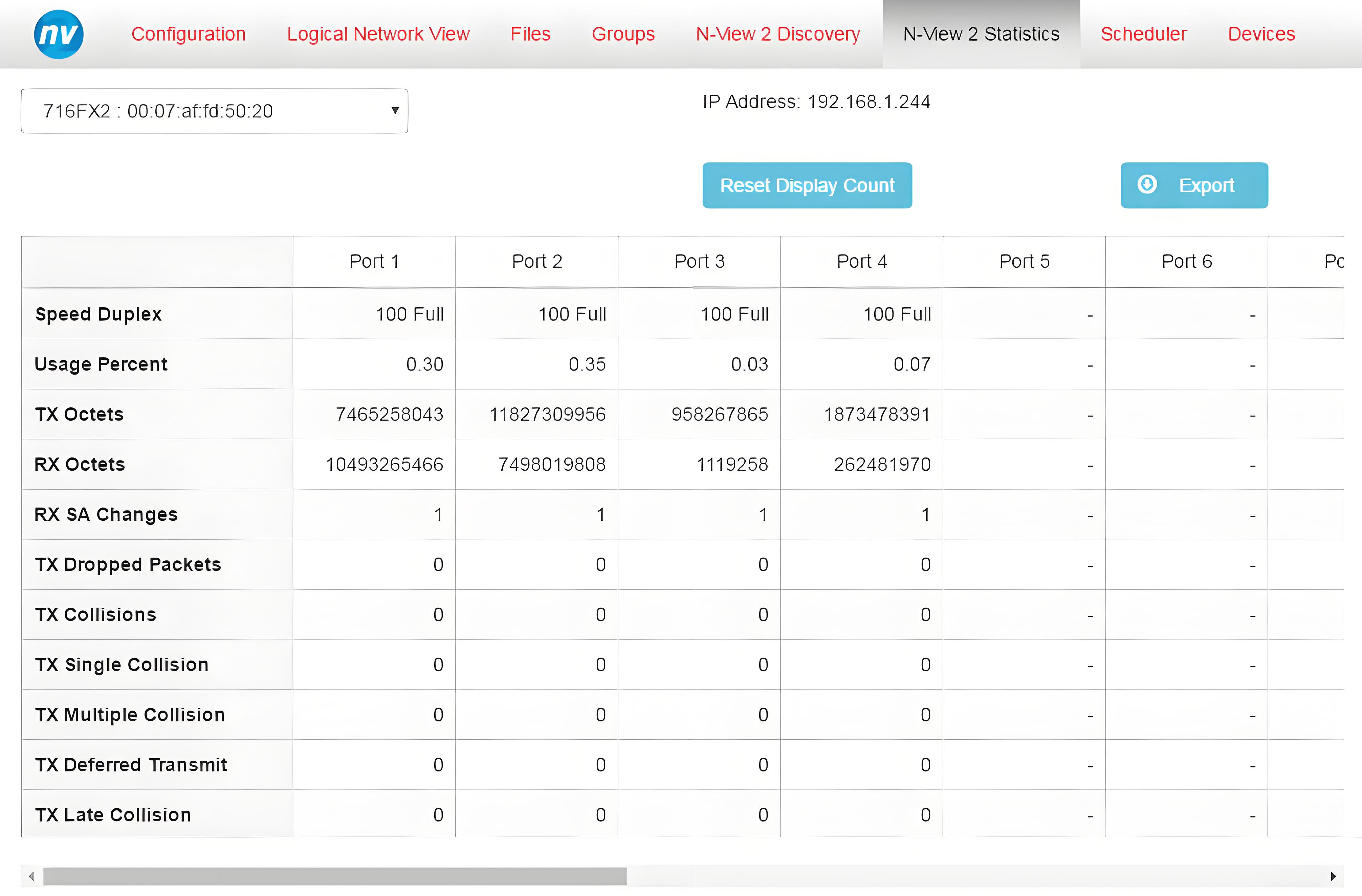

在 N-View™ 2 的 Statistics 页面，每个端口都成为 “可量化的健康指标”：

• 基础指标监控：实时显示端口速率（Speed）、利用率（Usage Percent）、发送 / 接收字节数（TX/RX Octets），当某端口利用率突然超过 80%，立即触发潜在拥堵预警。
• 错误码分析：“RX FCS Errors” （帧校验错误）提示硬件故障， “TX Collisions” （碰撞次数）增多可能意味着网线过长，这些数据让故障排查从 “大海捞针” 变为 “按图索骥” 。
• N-Ring™状态追踪：若环网出现 “Half Broken” （半断开），软件会明确标注是 “低端口未接收” 还是 “高端口未接收” ，帮助运维人员快速定位断点。

某变电站案例中，运维人员通过监控发现 7900 系列交换机的 “RX Symbol Error”（符号错误）持续升高，最终定位为光纤接口污染，避免了因信号衰减导致的跳闸事故。

批量管理与调度：从“手工单件”到“智能流水线”

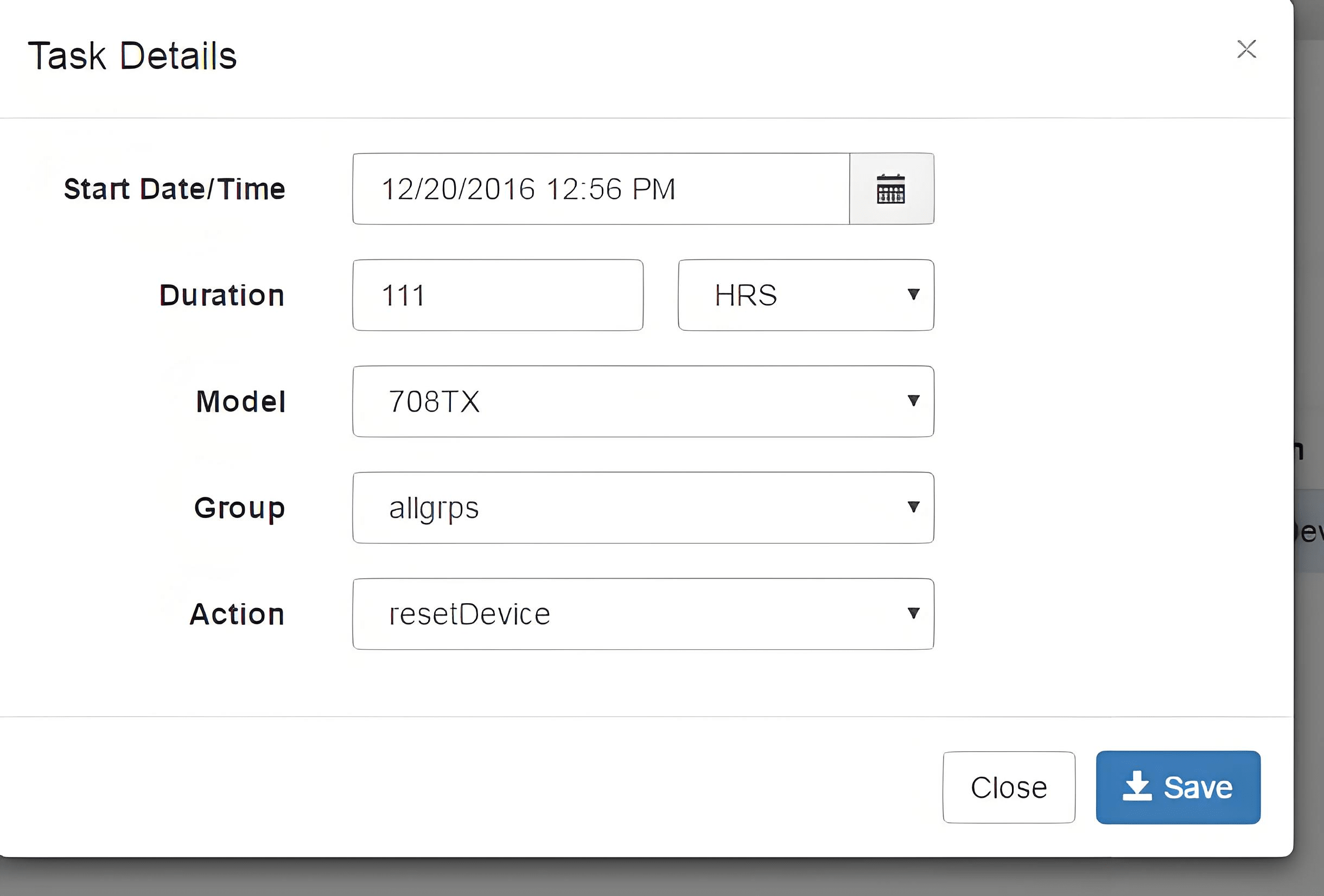

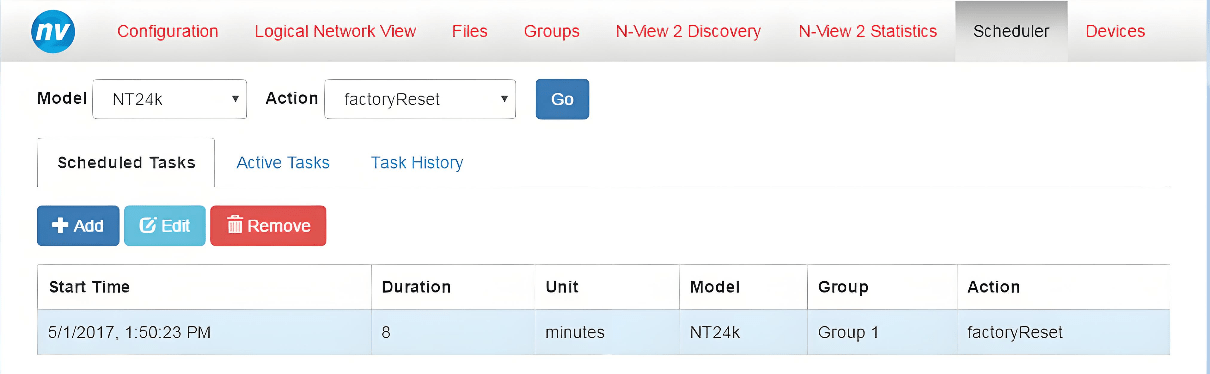

N-View™ 2 的 Scheduler 页面堪称工业网络的 “智能调度员” ：

• 固件升级自动化：支持同时为多组设备（如 “厂区 A 所有 7000 系列”）安排升级任务，可设置 “今晚 23 点开始，超时 30 分钟自动终止”，避免人工熬夜操作。
• 设备重置批处理：一键将多台设备恢复出厂设置，配合 “软复位” 任务，确保配置生效。
• 任务历史追溯：所有操作记录自动保存，包括成功 / 失败设备列表，方便事后审计。

某物流园区使用此功能后，将季度性固件升级的耗时从48小时缩短至6小时，且零人为失误。

3 落地场景：从车间到云端的全场景适配

制造业：让产线网络“零停机”

在 3C 产品生产线，N-View™ 2 的 “Groups 分组” 功能将贴片机、AOI 检测设备对应的交换机归为一组，当某组设备丢包率连续 3 分钟超过 5% 时，软件自动发送告警至运维人员手机。某 PCB 厂借此提前发现因焊渣掉落导致的交换机端口接触不良，避免了产线停摆造成的20万元/小时损失。

以某搅拌股份有限公司为例，其自动化立体仓库车间在运行过程中，依托工业 PON 技术实现数据的精准、高效传输。但在网络管理方面，传统方式面临诸多挑战。引入 N-View™ 2 后，对车间内负责数据传输的交换机等设备进行实时监控与管理。通过拓扑可视化，清晰呈现设备连接关系，一旦某条传输链路出现问题，能迅速定位故

障节点。例如，有一次车间某区域数据传输变慢，通过 N-View™ 2 发现是一台交换机端口出现异常，及时更换端口后，数据传输恢复正常，保障了仓库高速流畅运转，避免了因网络问题导致的生产停滞。

能源行业：环网冗余的“智能守护者”

在风力发电场，N-Ring™环网是保障通信的关键。N-View™ 2 实时监控环网状态，若某台 NT5000 交换机检测到 “Ring Broken” （环网断开），会立即在拓扑图中高亮显示断点，并触发备用链路切换，整个过程无需人工干预。某风电场曾因此功能在雷雨天气中快速恢复通信，减少发电量损失约 1.2 万度/小时。

某钢铁公司在能源管理方面，利用智慧能源管控系统对水、电、风、气等进行一体化管理。N-View™ 2 在其中发挥了重要作用，对能源数据采集与监控层涉及的各类设备网络连接进行管理。通过实时监控设备端口状态，确

保数据稳定采集与传输。如在监控变电所系统设备网络时，提前发现了因网络波动导致的数据传输不稳定问题，及时进行网络优化，保障了能源数据准确采集与上传，为能源精细化管理及后续的能源平衡调度提供了可靠的数据基础，助力企业节约能源外购成本。

交通枢纽：高密度设备的“秩序管理者”

机场围界的监控系统包含数百台 7506GX2 交换机，传统巡检需要逐台登录。N-View™ 2 的 “Discovery 发现” 功能可一次性扫描所有设备，并用不同颜色标注在线 / 离线状态，配合 “Export CSV” 导出功能，运维人员可批量生成设备健康报表，将每月巡检时间从 16 小时压缩至 2 小时。

在某大型机场，其庞大的运营网络涉及众多设备。N-View™ 2 对用于行李运输监控等系统的网络设备进行管理。通过分组管理功能，将不同区域、不同功能的设备划分开来，方便集中监控与维护。一次，在对行李运输监控系统的网络设备进行监控时，发现部分交换机固件版本过低，可能存在安全风险。利用 N-View™ 2 的批量管理功能，迅速对这些设备进行固件升级，机场行李运输监控系统的稳定性因此提升了 40%，信息传输准确率保持在 99.99% 以上，旅客平均等待行李时间缩短了 15 分钟，极大提升了出行体验。

4 快速上手：3 步开启智能运维之旅

安装与环境准备

• 系统要求：Windows 7及以上64位系统，8GB内存，350MB 空闲硬盘空间，推荐使用Core i5及以上处理器。

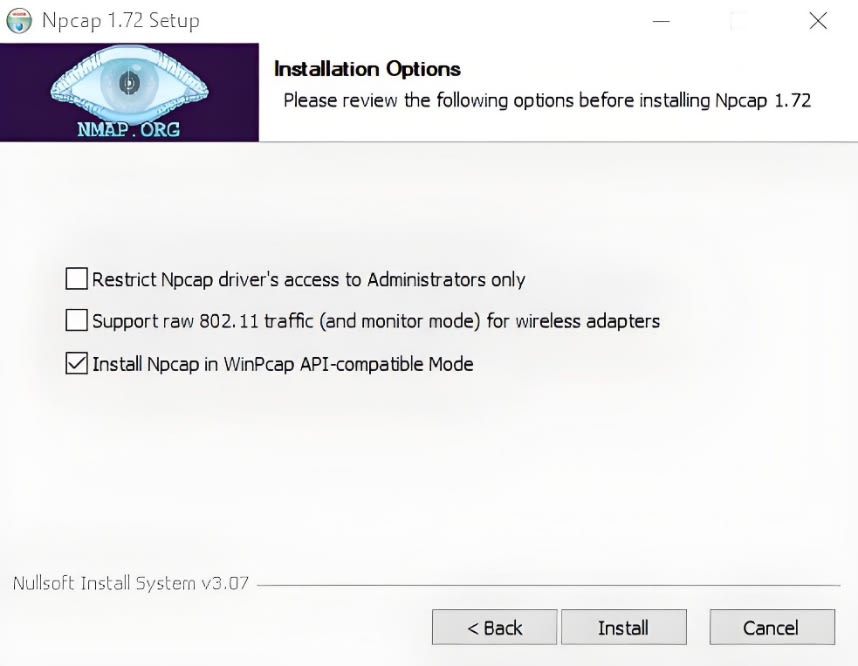

• 关键步骤：安装时需注意勾选“Install Npcap in WinPcap API-compatible Mode”, 确保网络抓包功能正常。

基础配置与设备查找

• 在 Configuration 页面选择与设备同网段的网卡（如192.168.1.0/24），设置SNMP读写社区字符串（默认“private”）。
• 点击“Refresh View”开始扫描，首次查找可能需要 2-3 分钟，期间网络流量可能短暂增加。

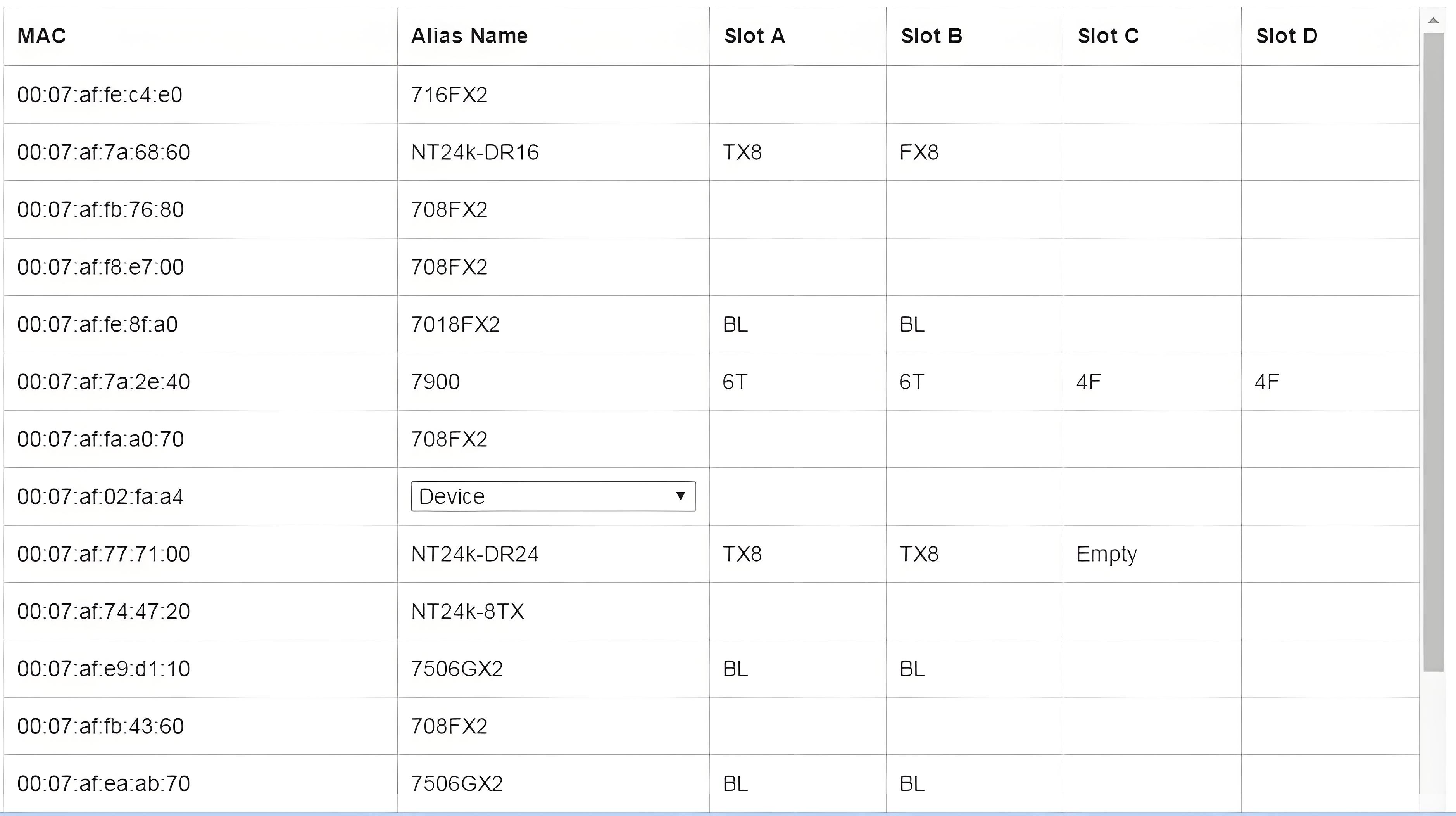

• 扫描完成后，所有在线设备会显示在 Discovery 页面，可手动为设备添加Alias（如“车间B- 交换机”）方便识别。

进阶操作：从监控到自动化

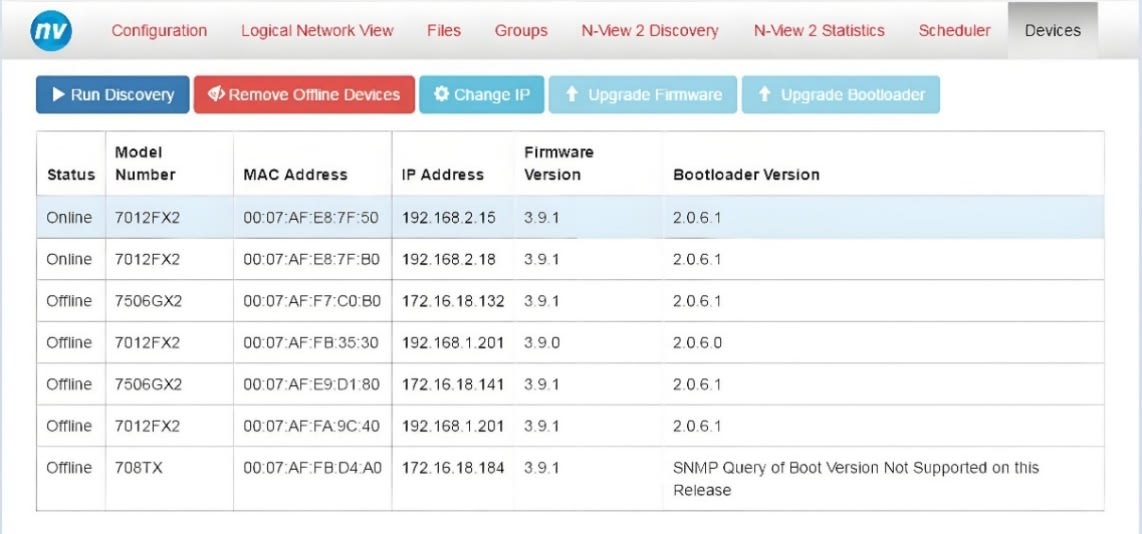

• 固件升级：在Files页面上传对应型号的固件文件，然后在Devices页面选择设备，点击“Upgrade Firmware” 即可。

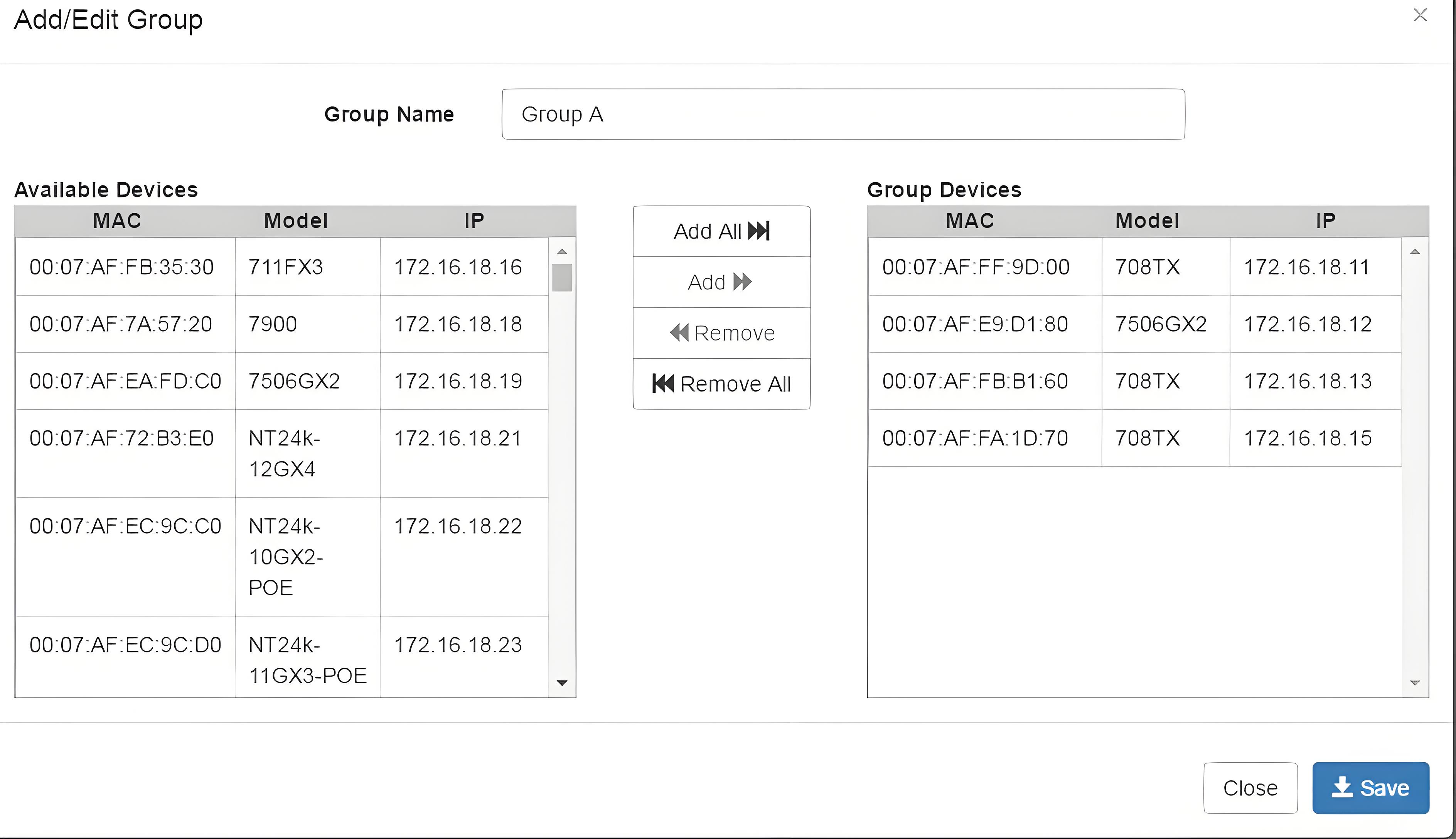

• 分组管理：在 Groups 页面创建 “产线 A 设备组”，后续所有操作（如升级、重置）可针对该组批量执行。

• 任务调度：在 Scheduler 页面设置 “每周五凌晨 1 点自动重置备用交换机”，确保设备长期稳定运行。

5 避坑指南：这些细节决定运维效率

• 兼容性注意：7014 和 9000 系列设备不支持 Discovery 功能，需手动添加；SNMP 必须启用 v1 或 v2，v3 暂不支持。
• TFTP 冲突：若电脑运行其他 TFTP 服务（如旧版工具），N-View™ 2 的固件传输功能会被禁用，需先关闭其他服务。
• 数据备份：升级软件前，建议复制 “C:\Program Files\NView 2\stores” 目录，避免配置丢失。

6 结语：工业网络运维的“降维打击”工具

从爱迪生发明电灯到特斯拉推广交流电，工业进步的本质是“让复杂系统变得可控”。N-View™ 2 的价值，不仅在于将工业网络从“黑箱”变为“白箱”，更在于用自动化取代重复性劳动，让运维人员从“救火队员”转型为“系统架构师”。当每一次端口故障都能被提前预测，每一次固件升级都能精准调度，工业网络的可靠性和效率将迎来质的飞跃 —— 这或许就是工业 4.0 时代，设备管理应有的智能范式。
